1. 概要

KR为了计算固定式水雾&CO2灭火系统和液化气船的Pressure Relief Valve的管系压力损失，基于 NFPA和 IGC Code 2018开发了支持针对压力的管系分析软件 - SeaTrust-PNAP* S/W。该软件为了方便使用者输入数据，还提供了将管系进行3D模型的功能和直接将计算结果提交给船级社的自动报告功能。
* PNAP: Pipe Network Analysis for Pressure

2. 主要特点

· 计算基于水的灭火系统所有喷嘴的压力是否满足IGC Code要求的最低压力
· 计算基于CO2的灭火系统是否满足IGC Code要求的根据CO2浓度要求的最低排放时间
· 计算液化气船液货舱中的上部（Tank到PRV）和下部（PRV到Vent）压力损失是否满足IGC Code规定的值[参考图1]
· 开发并适用于布置繁琐的管系也可以适用的计算方法
· 支持液化气的特性,喷嘴和PRV数据管理功能
· 通过PDF图纸的TEXT导出功能简化数据输入
· 结果表（管系网的压力和流量计算结果，主要检验内容结果）
· 3D Viewer（管系布置及将液货舱进行三维形象可视化）
· 达到可以提交给船级社水准的结果报告的生成及打印（包含信息选择功能）

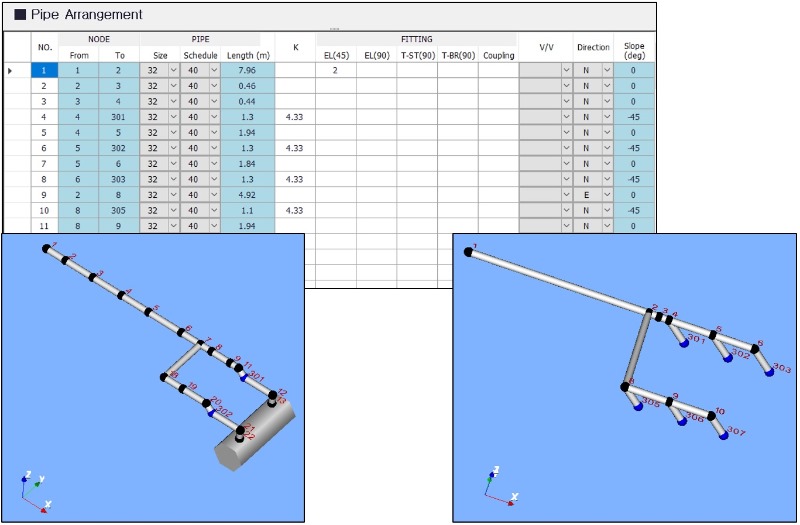

图1 管系布置及将液货舱进行三维形象可视化

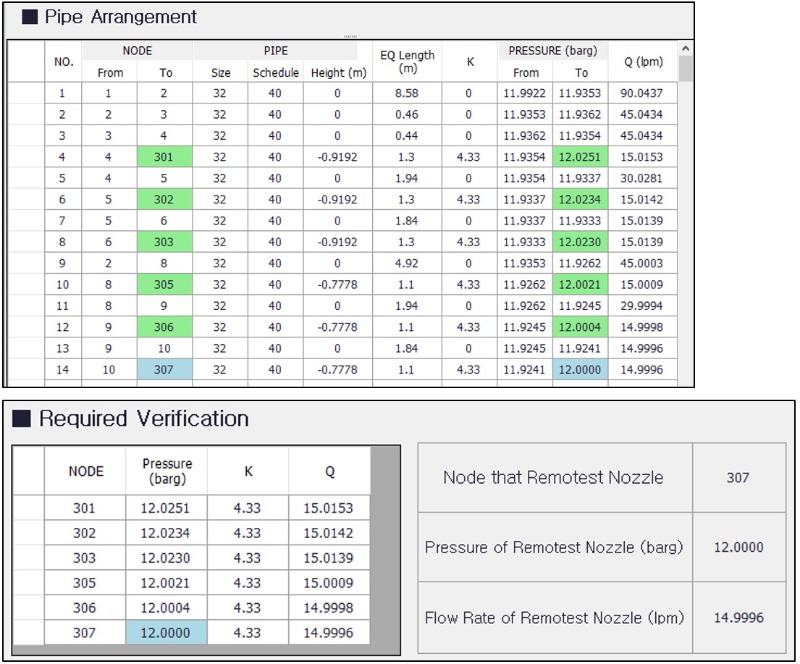

图2 管系网的压力和流量，主要检验内容

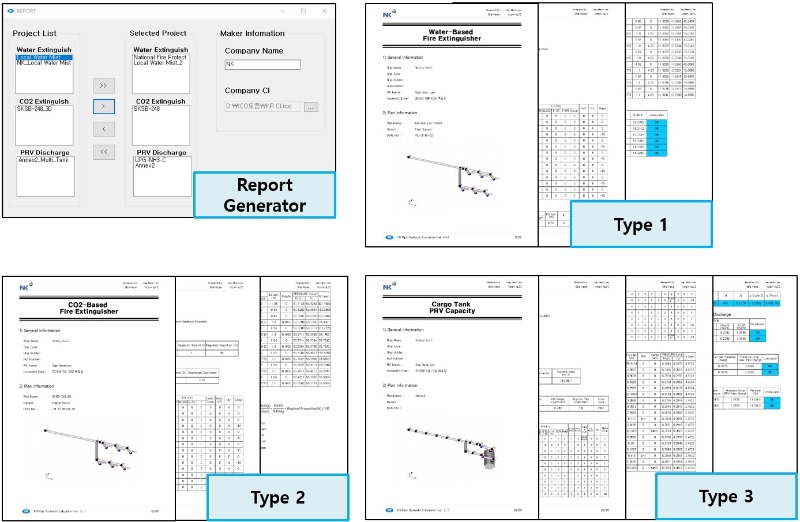

图3 结果报告生成

3. 期待的效果

· 通过直观的管系布置和液货舱的3D可视化形象，将数据输入错误最低化
· 通过满足船级社规范和IGC Code的管系压力计算，可以进行完成度高的管系布置和Cargo Tank的设计
· 通过自动生成提交给船级社水准的结果报告，简化验证及认可流程，提高效率
