1. 개요

KR은 고정식 물·CO2 소화장치와 Liquefied Gas Carrier의 Pressure Relief Valve의 배관 압력 손실을 계산하기 위하여 NFPA와 IGC Code 2018 기반의 압력에 대한 배관 망 해석을 지원하는 SeaTrust-PNAP* S/W를 개발하였다. 본 S/W는 사용자 데이터 입력 편의를 위하여 배관을 3D 모델링 할 수 있는 기능과 계산 결과를 선급에 바로 제출 할 수 있도록 자동 리포팅 기능도 제공하고 있다.
* PNAP: Pipe Network Analysis for Pressure

2. 주요 특징

· 물 기반 소화 장치에서 모든 노즐의 압력이 IGC Cod에서 요구하는 최소 요구 압력에 만족하는지 계산
· CO2 기반 소화 장치에서 IGC Code에서 요구하는 CO2 농도에 따른 최소 요구 방출 시간을 만족하는지

 계산
· Liquefied Gas Carrier의 Cargo Tank에서의 상류(Tank에서 PRV까지)와 하류(PRV에서 Vent까지)의 압력

 손실이 IGC Code에서 규정하는 값에 만족하는지 계산 [Figure 1 참조]
· 복잡한 배치를 가진 배관에도 적용 가능한 계산 알고리즘 개발적〮용
· Liquefied Gas의 특성, 노즐과 PRV 제원 관리 기능 지원
· PDF 도면의 TEXT 추출 기능을 통한 데이터 입력 간소화
· 결과 표 (배관 망의 압력과 유량 계산 결과, 주요 검사 내용 결과)
· 3D 뷰어 (배관 배치 및 Cargo Tank 3차원 형상 가시화)
· 선급에 제출 할 수 있는 수준의 결과 보고서 생성 및 출력 (정보 선택 기능 포함)

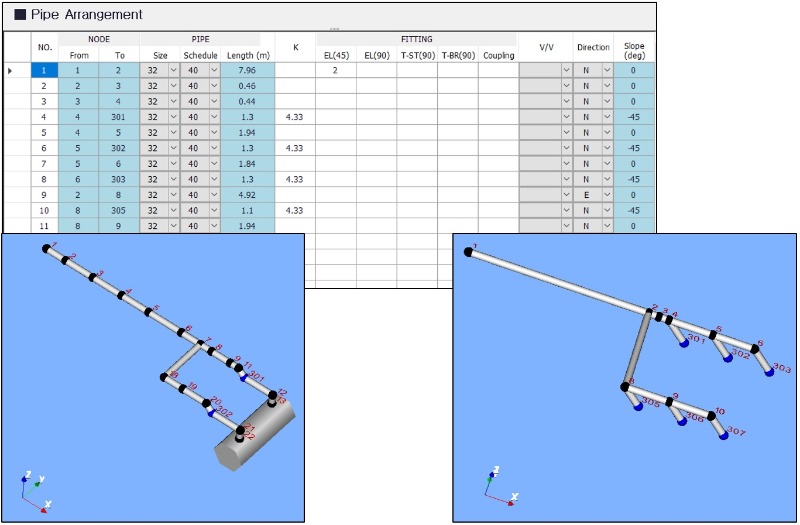

Figure 1 배관 배치 및 Cargo Tank 3차원 형상 가시화

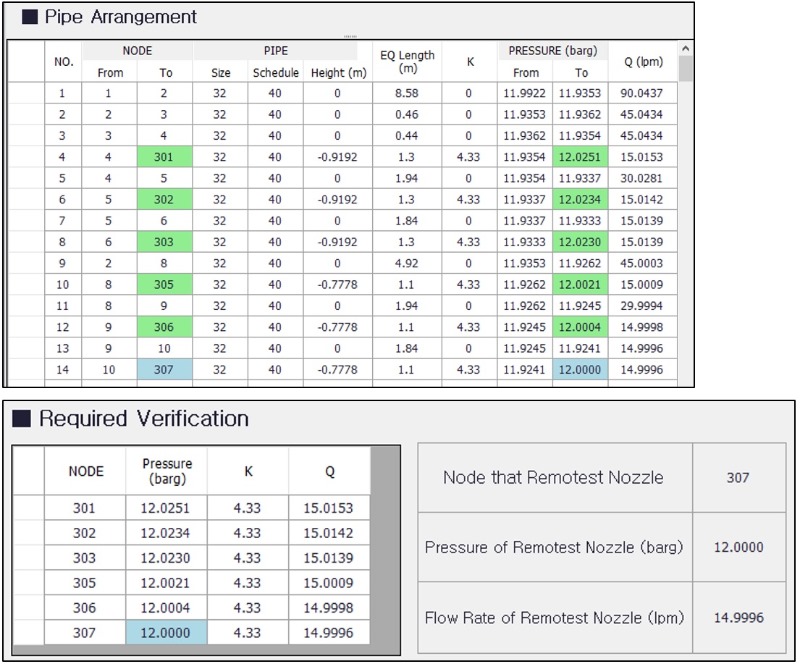

Figure 2 배관 망의 압력과 유량 및 주요 검사 내용

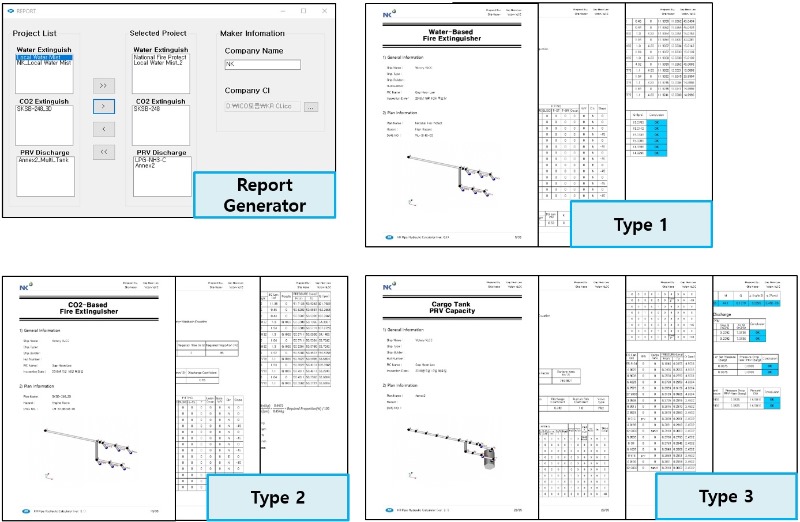

Figure 3 결과 보고서 생성


3. 기대효과

· 직관적인 배관의 배치와 Cargo Tank의 3D 가시화 형상을 통한 데이터 입력 오류 최소화
· 선급 규칙과 IGC Code를 만족하는 정확한 배관 압력 계산을 통해 정도가 높은 배관 배치와

  Cargo Tank의 설계가 가능
· 선급에 제출 할 수 있는 수준의 자동 생성된 결과 보고서를 통한 검증 및 승인 간소화와 생산성 향상
