1. 서론

IMO GBS(Goal-based Ship Construction Standard) SCF(Ship Construction File) IS(Industry Standards)에

대응하기 위해 우리 선급에서는 SCF Archive Center를 구축하였습니다.

SCF IS의 주요 내용으로는 CSR-H (Harmonized-Common Structural Rules) 적용선박 (길이 150m 이상의 Bulk Carrier와 Oil Tanker) 가운데 2016년 7월 이후 계약호선(또는 2017년 7월 Keel Laying호선, 또는 2020년 7월 인도호선)은 선박의 SCF를 전자파일 형태로 선박의 생애주기 동안 육상보관센터(Archive Center)에 보관하도록 되어 있습니다(강제사항).

정보보안관리시스템(ISMS)과 관련된 최신 ISO 표준 버전뿐만 아니라, 임시 SCF 산업 표준 및 보충 지침에

요구사항에 따라 설립된 KR SCF 보관 센터는 SCF 정보의 수집, 저장보관, 갱신 및 특수 허용에 대한 일상 및 긴급 요구에 대응하여 지속적인 글로벌 서비스를 위해 영어와 한국어로 제공합니다. 2017년 9월 1일 10개의 국내 조선소와 계약하였으며, 2018년도 78척 실호선 전자도면이 작년 하반기(2017.12)부터 등록중에 있습니다.

2. KR SCF 보관센터 기술

선박의 SCF는 SCF 본선자료(SCF Onboard)와 SCF 육상보충자료(SCF Supplement Ashore)로 구성되며, 각각 “Ordinary”와 “High”로 분류되어 관리됩니다. SCF 본선자료는 Key Construction Plan 등의 구조도면 전부와 Trim & Stability Booklet, Loading Manual 등의 도면 등 GBS의 기능요건 별 규정을 반영한 도면들로 구성되며, 선박에도 탑재되어 사용됩니다. SCF 육상보충자료는 Master Lines Plan, Yard Plan, Strength Calculation & Fatigue Life Calculation 등 민감하며 선박운항에 거의 사용되지 않는 자료로 구성됩니다.

다만, 사고 등의 이유로 선박의 운항에 심각한 지장이 있는 경우에 한하여, 일련의 절차를 통해 열람이 가능하도록 규정되어 있습니다. SCF 본선자료와 SCF 육상보충자료 모두가 각 선박 별로 SCF 육상보관센터에 보관, 관리됩니다.

SCF 육상보관센터의 요건으로는 선박이 폐선 될 때까지 국제적인 서비스를 지원하며, 중립적이어야 하며,

높은 보안 성능을 가져야 합니다. 이에 우리 선급에서는 전문화된 클라우드 데이터 센터인 KT (한국통신)의 클라우드 서비스 기반으로 SCF 육상보관센터를 구축하였습니다.

2014년 SCF 육상보관 센터의 요건을 분석하고, 웹 포탈을 구축하였으며, 한국조선해양플랜트협회 산하 회원사와 TFT를 구성하여 IMO SCF IS에 대응하였습니다. 2015년에 Cloud Service를 선정하여 시스템을 구축하였으며, 각 SCF의 자체 암호화 및 전용 뷰어를 개발하였습니다.

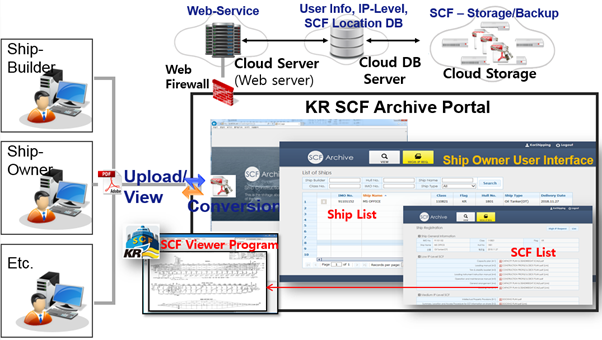

이러한 구축 내용을 토대로 한국조선해양플랜트협회 산하 전 조선소(9개 조선소 16명)가 참여하여 3개월간 시범운영 프로젝트를 진행하였고, 그 결과 실적용에 이상이 없는 것으로 검증되었습니다. 기술적으로는 보안을 강화하기 위해, 시스템분산, SCF 암호화, 전문 CDC (Cloud Data Center) 보안의 3중 보안 시스템을 구축하였습니다 (Fig. 1).

Fig. 1 KR 육상보관센터의 개요

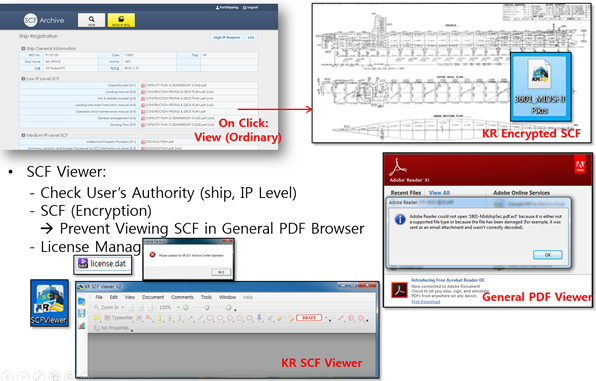

시스템 분산은 웹, DB, Storage의 물리적 분산을 통해 구현하였고, SCF 암호화는 우리 선급 자체 암호화 기술을 적용하여 라이선스가 사용자 별, 주기 별로 관리되는 전용 뷰어를 통해서만 SCF가 열람 가능하도록 개발되었습니다 (Fig. 2).

Fig. 2 KR SCF 전용 Viewer

정보보호관리체계 인증 (ISO/IEC 27001)을 받은 전문 CDC를 선정하여 CDC 자체의 보안 솔루션의 관제를

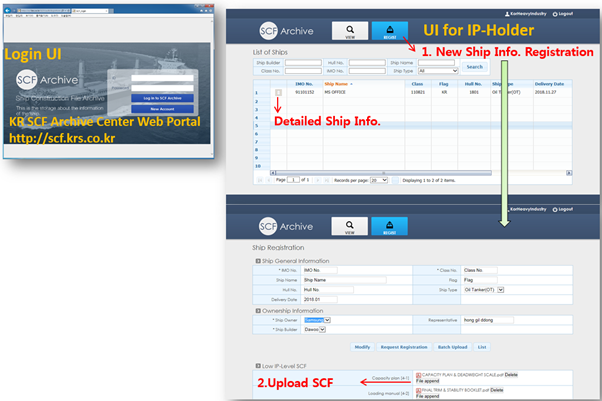

받는 시스템과 웹 포탈을 구축하였습니다. 웹 포탈은 SCF를 생성, 업로드하는 주체인 조선소 사용자와 SCF를 열람할 선사 및 기타 사용자로 구분되어 영문으로 구축되었습니다 (Fig. 3).

Fig. 3 KR 육상보관센터 웹 포탈 및 SCF 업로드

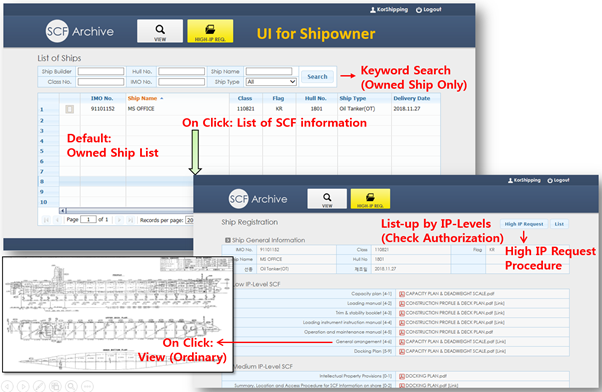

다양한 환경의 웹 브라우져를 지원하고 (PC (Windows/Mac/Linux), Mobile (Android/IOS), 검색, 정렬, 열람, 권한에 따른 접근 관리, 일괄 업로드 등의 기능이 있습니다 (Fig. 4).

Fig. 4 KR 육상보관센터 선사 사용자용 웹 포탈

3. 결론

KR에서는 2017년 9월 1일 조선소 추가 계약으로 10개 조선소가 계약하여 공식 서비스를 진행하였으며,

SCF 육상보관센터를 운용할 조직을 신설하였습니다. 78척의 실데이터 입력이 진행중에 있습니다.

또한, 실운용 실적을 토대로 ISO/IEC 27001 인증 획득을 통해 정보보안 공신력을 확보하도록 노력을 기울일 것입니다.

SCF Archive Center 웹 포탈 시스템은 관리자, 운영요원, 선사 및 선주, 조선소의 4가지 유형으로 사용자를

구분하고 있으며 각 자 그룹별로 사용가능한 메뉴와 기능이 구분되어 있고 주요한 기능은 아래와 같습니다.
